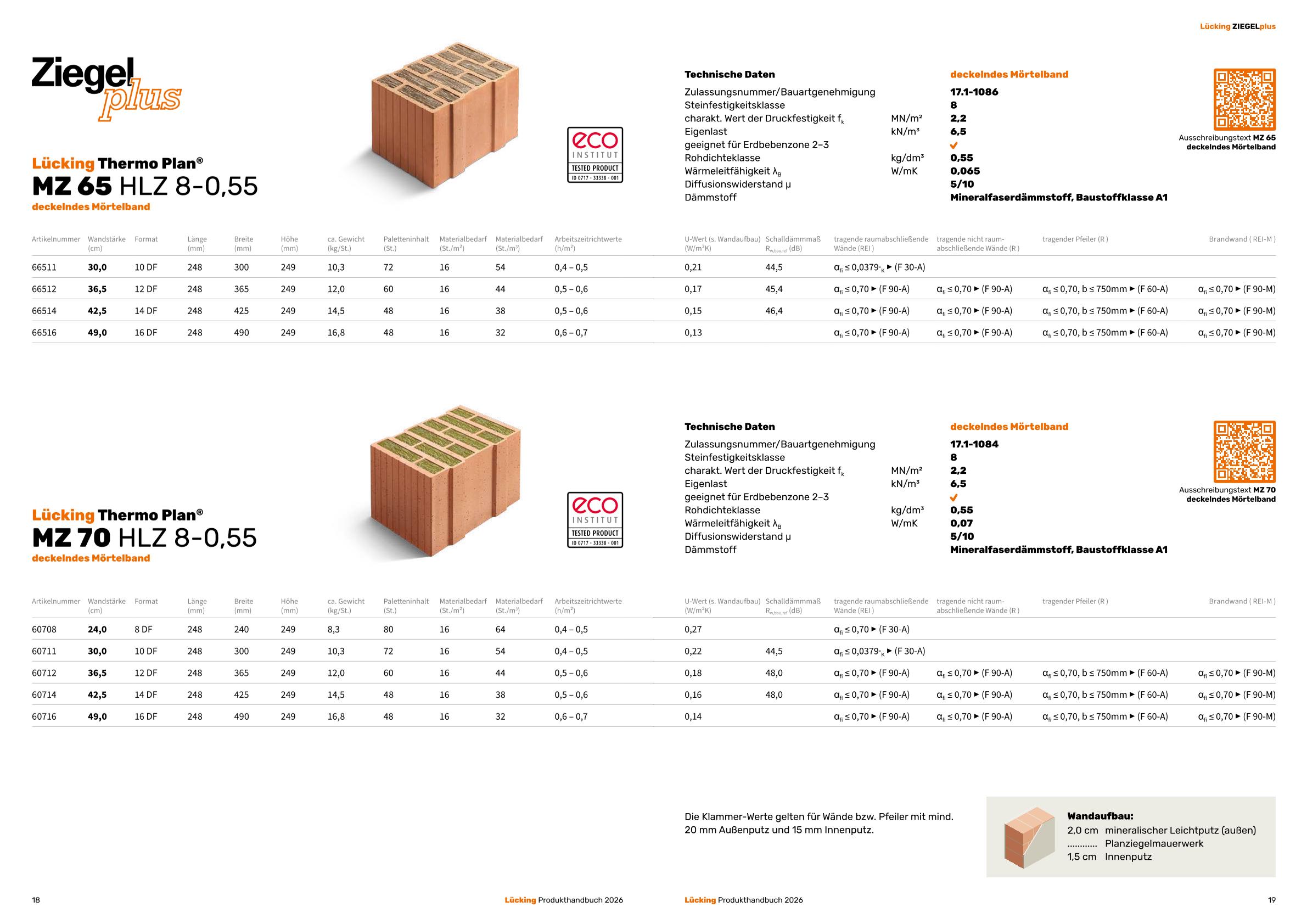

Lücking Thermo Plan® MZ65 HLZ 8-0,55 & MZ 70 HLZ 8-0,55

Zulassung 17.1-1084 / 1086

Artikelnummer	66511	66512	66514	66516
Dimensionen
Wandstärke	30,0	36,5	42,0	49,0
Format	10 DF	12 DF	14 DF	16 DF
Länge mm	248	248	248	248
Breite mm	300	365	425	490
Höhe mm	249	249	249	249
ca. Gewicht kg/Stück	10,3	12,0	14,5	16,8
Paletteninhalt Stück	72	60	48	48
Bedarf Ziegel Stück/m²	16	16	16	16
Bedarf Ziegel Stück/m³	54	44	38	32
Arbeitszeitrichtwerte h/m²	0,4-0,5	0,5-0,6	0,5-0,6	0,6-0,7
Statik
Steinfestigkeitsklasse	8	8	8	8
charakt. Wert f_k der Druckfestigkeit MN/m²	2,2	2,2	2,2	2,2
Eigenlast kN/m³	6,5	6,5	6,5	6,5
Geeignet f. Erdbebenzone 2–3	●	●	●	●
tragende raumabschließende Wände (REI)	αfi ≤ 0,0379· K ▶ (F 30-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)
tragende nicht raumabschließende Wände (R)		αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)
tragender Pfeiler (R)		αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)	αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)	αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)
Brandwand (REI-M)		αfi ≤ 0,70 ▶ (F 90-M)	αfi ≤ 0,70 ▶ (F 90-M)	αfi ≤ 0,70 ▶ (F 90-M)
Wärmeschutz
Rohdichteklasse kg/dm³	0,55	0,55	0,55	0,55
Wärmeleitfähigkeit λ_R W/mK	0,065	0,065	0,065	0,065
U-Wert (Wandaufbau s. unten) W/m²K	0,21	0,17	0,15	0,13
Schallschutz
Schalldämm-Maß R_w,Bau,ref dB	44,5	45,5	46,4
Feuchteschutz
Diffusionswiderstand µ	5/10	5/10	5/10	5/10
Dämmstoff	Mineraldämmstoff
Baustoffklasse nach DIN 4102	A1

Die Klammer-Werte gelten für Wände bzw. Pfeiler mit mind. 20 mm Außenputz und 15 mm Innenputz.

Wandaufbau:
2,0 cm mineralischer Leichtputz (außen)
……… Planziegelmauerwerk
1,5 cm Innenputz

Artikelnummer	60708	60711	60712	60714	60716
Dimensionen
Wandstärke	24,0	30,0	36,5	42,5	49,0
Format	8 DF	10 DF	12 DF	14 DF	16 DF
Länge mm	248	248	248	248	248
Breite mm	240	300	365	425	490
Höhe mm	249	249	249	249	249
ca. Gewicht kg/Stück	8,3	10,3	12,0	14,5	16,8
Paletteninhalt Stück	80	72	60	48	48
Bedarf Ziegel Stück/m²	16	16	16	16	16
Bedarf Ziegel Stück/m³	64	54	44	38	32
Arbeitszeitrichtwerte h/m²	0,4-0,5	0,4-0,5	0,5-0,6	0,5-0,6	0,6-0,7
Statik
Steinfestigkeitsklasse	8	8	8	8	8
charakt. Wert f_k der Druckfestigkeit MN/m²	2,2	2,2	2,2	2,2	2,2
Eigenlast kN/m³	6,5	6,5	6,5	6,5	6,5
Geeignet f. Erdbebenzone 2–3	●	●	●	●	●
tragende raumabschließende Wände (REI)	αfi ≤ 0,70 ▶ (F 30-A)	αfi ≤ 0,0379· K ▶ (F 30-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)
tragende nicht raumabschließende Wände (R)			αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)
tragender Pfeiler (R)			αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)	αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)	αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)
Brandwand (REI-M)			αfi ≤ 0,70 ▶ (F 90-M)	αfi ≤ 0,70 ▶ (F 90-M)	αfi ≤ 0,70 ▶ (F 90-M)
Wärmeschutz
Rohdichteklasse kg/dm³	0,55	0,55	0,55	0,55	0,55
Wärmeleitfähigkeit λ_R W/mK	0,07	0,07	0,07	0,07	0,07
U-Wert (Wandaufbau s. unten) W/m²K	0,27	0,22	0,18	0,16	0,14
Schallschutz
Schalldämm-Maß R_w,Bau,ref dB		44,5	45,4	46,4
Feuchteschutz
Diffusionswiderstand µ	5/10	5/10	5/10	5/10	5/10
Dämmstoff	Mineraldämmstoff
Baustoffklasse nach DIN 4102	A1

Die Klammer-Werte gelten für Wände bzw. Pfeiler mit mind. 20 mm Außenputz und 15 mm Innenputz.

Wandaufbau:
2,0 cm mineralischer Leichtputz (außen)
……… Planziegelmauerwerk
1,5 cm Innenputz

Artikelnummer	60741	66551	66561	66571	66559	666570	60742	66562	66572	66590	66552
Dimensionen
Wandstärke	24,0	30,0	36,5	42,5	49,0	30,0/42,5	24,0	36,5	42,5	42,5	49,0
Format	4 DFH	5 DFH	6 DFH	7 DFH	8 DFH	7,5 DF A	4 DF E	6 DF E	7 DF E	10 DF E	12 DF E
Länge mm	248	248	248	248	248	182	123	123	123	248	248
Breite mm	240	300	365	425	490	300	240	365	425	300	365
Höhe mm	123	123	123	123	123	249	249	249	249	249	249
ca. Gewicht kg/Stück	4,1	5,1	6,3	7,1	8,3	7,7	4,1	6,3	7,2	10,3	12,0
Paletteninhalt Stück	160	90	120	96	96	75	160	120	84	72	60

Artikelnummer	60708	60711	60712	60714	60716
Dimensionen
Wandstärke	24	30,0	36,5	42,5	49,0
Format	8 DF	10 DF	12 DF	14 DF	16 DF
Abmessungen
Länge mm	248	248	248	248	248
Breite mm	240	300	365	425	490
Höhe mm	249	249	249	249	249
ca. Gewicht kg/Stück	8,3	10,3	12	14,5	16,8
Paletteninhalt Stück	80	72	60	48	48
Mörtelbedarf ¹)
Bedarf Ziegel Stück/m²	16	16	16	16	16
Bedarf Ziegel Stück/m³	64	54	44	38	32
Arbeitszeitrichtwerte h/m²	0,4-0,5	0,4-0,5	0,5-0,6	0,5-0,6	0,6-0,7
Statik
Steinfestigkeitsklasse	8	8	8	8	8
charakt. Wert f_k der Druckfestigkeit MN/m²	2,2	2,2	2,2	2,2	2,2
Eigenlast kN/m³	6,5	6,5	6,5	6,5	6,5
Geeignet f. Erdbebenzone 2–3	●	●	●	●	●
tragende raumabschließende Wände (REI)	αfi ≤ 0,70 ▶ (F 30-A)	αfi ≤ 0,55 ▶ (F 30-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)
tragende nicht raumabschließende Wände (R)			αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)	αfi ≤ 0,70 ▶ (F 90-A)
tragender Pfeiler (R)			αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)	αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)	αfi ≤ 0,70, b ≤ 750 mm ▶ (F 60-A)
Brandwand (REI-M)			αfi ≤ 0,70 ▶ (F 90-M)	αfi ≤ 0,70 ▶ (F 90-M)	αfi ≤ 0,70 ▶ (F 90-M)
Wärmeschutz
Rohdichteklasse kg/dm³	0,55	0,55	0,55	0,55	0,55
Wärmeleitfähigkeit λ_R W/mK	0,07	0,07	0,07	0,07	0,07
U-Wert (Wandaufbau s. unten) W/m²K	0,27	0,22	0,18	0,16	0,14
Schallschutz
Schalldämm-Maß R_w,Bau,ref dB	–	44,5	44,5	44,5	–
Feuchteschutz
Diffusionswiderstand µ	5/10	5/10	5/10	5/10	5/10
Dämmstoff	Brickrock^®
Baustoffklasse nach DIN 4102	A1

¹) Mörtelbedarf: siehe Berechnungsgrundlage

Wandaufbau:
2,0 cm mineralischer Leichtputz (außen)
……… Planziegelmauerwerk
1,5 cm Innenputz

Artikelnummer	60741	66051	60761	60771	60759	60770	60742	60762	60772	60790	60752
Dimensionen
Wandstärke	24	30	36,5	42,5	49,0	30,0/42,5	24	36,5	42,5	42,5	49,0
Format	4 DF H	5 DF H	6 DF H	7 DF H	8 DF H	7,5 DF A	4 DF E	6 DF E	7 DF E	10 DF E	12 DF E
Länge mm	248	248	248	248	248	182	123	123	123	248	248
Breite mm	240	300	365	425	490	300	240	365	425	300	365
Höhe mm	123	123	123	123	123	249	249	249	249	249	249
ca. Gewicht kg/Stück	4,1	5,1	6,3	7,1	8,3	7,7	4,1	6,3	7,2	10,3	12,0
Paletteninhalt Stück	160	90	120	96	96	75	160	120	84	72	60
